Goede ventilatie vraagt om luchtdichte oplossingen
Een ventilatiesysteem verdeelt de lucht naar verschillende ruimtes, maar moet ook frisse lucht aanvoeren (systeem B en D) en vervuilde lucht afvoeren (systemen C en D).
Ventilatie
Verbinding met de buitenlucht
Tegenwoordig is het steeds belangrijker om bij het ontwerp van het ventilatiesysteem ook naar de verbinding met de buitenlucht te kijken. Niet alleen omdat bij balansventilatiesystemen lucht wordt toegevoerd, ook voor de afvoer is het van belang om bij het ontwerp en de montage rekening te houden met bijvoorbeeld de BENG-eisen.
Een afvoer steekt door de gebouwschil heen en heeft daardoor invloed op de isolatiewaarde en luchtdichtheid van de schil.
Eisen bij nieuwbouw
Voor nieuwbouwwoningen geldt tegenwoordig een Rc-waarde voor het dak van minimaal 6,3 m2K/W, maar bij nul-op-de-meter woningen wordt vaak gerekend met Rc 8,0 m2K/W of 10 m2K/W. Om die hoge isolatiewaarden te bereiken zijn dikke pakketten isolatiemateriaal nodig en langere dakdoorvoeren. Daarnaast wil je de Rc-waarde niet teniet doen. Voorkom kieren, spleten en naden en werk met een luchtdicht dakdoorvoersysteem met passende luchtdichte dakdoorvoermanchetten. Hou bij de keuze voor de dakdoorvoer rekening met het debiet en de weerstand hiervan. Gebruik bij systeem D een geïsoleerde luchttoevoer en- afvoer om condensvorming tegen te gaan.
Verdunningsfactor
De locaties van de toe- en afvoer dakdoorvoeren zijn belangrijk. Hou rekening met een minimale afstand tussen verschillende doorvoeren; de ontluchtingsleiding van het riool, de rookgasafvoer en de dakdoorvoer voor de ventilatie.

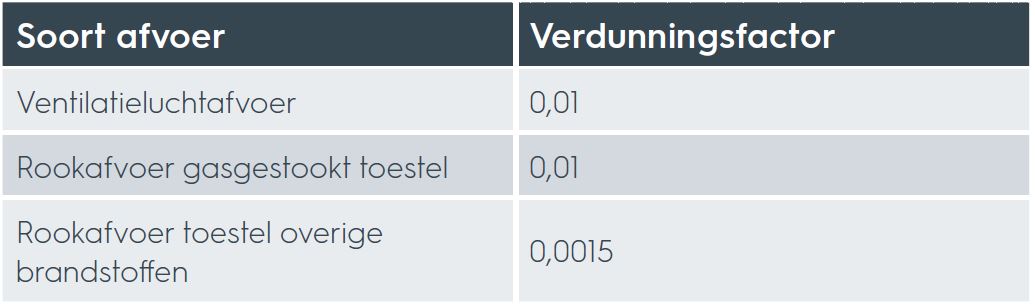

De verdunningsfactor is een maat voor de kwaliteit van de toegevoerde lucht (NEN 1087). Bij een verdunningsfactor 0,01 komt niet meer dan 1% van de verontreinigde lucht in de verse lucht terecht. De verdunningsfactor wordt berekend uit de afstand tussen de uitmonding van een ventilatie- of rookgasafvoer en de inlaat van de ventilatietoevoervoorzieningen. De volgende eisen worden gesteld aan de verdunningsfactor:
Om de verdunningsfactor te berekenen zijn de volgende gegevens nodig:
- De vereiste luchtvolumestroom (qv) voor de toevoer en afvoer
- Het hoogteverschil tussen de toe- en afvoer (Δh)
- Kortst gemeten afstand tussen de toe- en afvoer (l)
- De positionering ten opzichte van het dak of de gevel

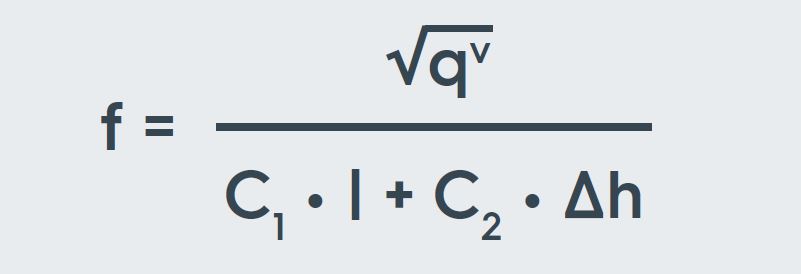

De rekensom is als volgt:
Op de site van de Vereniging Bouw en Woningtoezicht staat een handige rekentool.
Balansventilatie vereist geïsoleerde leidingen
Door de warmteterugwinning (WTW) in de balansventilatie-units heeft de af te voeren lucht een relatief lage temperatuur. Door het temperatuurverschil tussen de binnen en buitenlucht treedt condensvorming op. Om condensvorming en warmteverlies tegen te gaan, gebruik je geïsoleerde aanvoerleidingen en een geïsoleerde dakdoorvoer. Het belang van een geïsoleerd leidingsysteem wordt ook in de BENG-eisen onderkend. De isolatiewaarde van de leiding is onderdeel van de energieprestatieberekening.
Efficiënter ontwerpen met nieuwe generatie ventilatiedoorvoeren
De nieuwste generatie ventilatiedoorvoeren – Valetis, Ventus en Contego – maakt het ontwerp en de montage eenvoudiger, neemt minder ruimte in, waarborgt de luchtdichtheid van de schil én verbetert de prestaties van de ventilatiebox.
De nieuwste generatie ventilatiedoorvoeren van Ubbink is innovatief in alle opzichten. De haakse doorvoeren maken de afwerking en een luchtdichte montage veel eenvoudiger. Zo wordt het een stuk simpeler om kortere kanaallengtes te gebruiken of kanalen langs het dak of de muur te voeren.
Omdat de binnendiameters van de Valetis, Ventus en Contego dezelfde diameters hebben als de rest van de ventilatieleidingen, is de weerstand bovendien lager en de luchtdoorstroming beter. De ventilator hoeft minder hard te draaien en verbruikt zodoende minder energie.
Daarnaast blijven isolatiewaarden behouden als doorvoeren loodrecht door de schil gaan, omdat het Luchtdicht Manchet dan naadloos aansluit op de binnenmuur of het dak én omdat er – bij hellende daken - minder isolatie wordt weg gesneden.
Kennisdocument Ventilatie
Gezonde en energiezuinige woningen door ventilatie
Isolatie, verwarming en ventilatie vormen de drie-eenheid die aan de basis staat van duurzame woningen. Vaak wordt het effect van de ventilatie op het energieverbruik over het hoofd gezien, terwijl deze grote invloed heeft. Maar ook een comfortabele en gezonde omgeving kan niet zonder een goed functionerend ventilatiesysteem.
